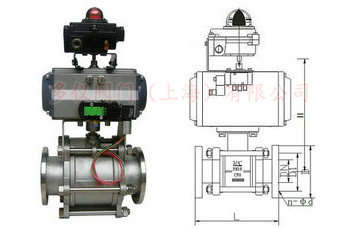

氣動真空球閥
- 閥門型號：GUQ高真空球閥
- 通徑規格：DN15～DN100
- 結構形式：O型浮動直通
- 閥體材質：碳鋼、不銹鋼304、316、316L等
- 公稱壓力：1.3×10-7Pa～6×105pa
- 適用溫度：常溫
- 應用范圍：空氣及非腐蝕性氣體，真空系統中
- 產品特點：結構簡單、密封性好，可用于高真空及低壓狀態下
氣動真空球閥概述：
氣動真空球閥是指閥門的工作壓力低于標準大氣壓力，即處于真空負壓的狀態，所以通常也被稱為氣動負壓球閥，主要用于真空系統中做開關控制或調節流量使用。氣動真空球閥對材料和清潔度要求非常高，因?yàn)橐ＷC在真空下無揮發物，并且經過了密封加強處理，可有效防止大氣環境雜質進入閥腔污染介質。氣動真空球閥可安裝于任意位置，不僅能使用于真空狀態的管路系統中，也能在一定壓力下正常運作。
氣動真空球閥特點：
1，可在高真空狀態下正常工作，也能應用于低壓的系統中，達到正負壓同用的優點；
2，氣動真空球閥利用氣源壓力來控制閥門，驅動力矩小，可在短時間內快速啟閉；
3，可在任意位置安裝，并且有多種不同連接方式，能夠滿足任何復雜狀況；
4，氣動高真空球閥結構簡單、密封性好，選用不同材質及作用形式可對應使用在不同的工況場合。
5，廣泛應用于真空、乳制品、酒業、生物工程、食品及化工領域，能有效保證閥門的密封性能。
氣動真空球閥技術參數：| 公稱通徑 | DN15～DN100(mm) |
| 壓力范圍 | 1.3×10-7Pa～6×105pa |
| 連接方式 | 活套法蘭、焊接法蘭、快裝式、螺紋 |
| 閥體結構 | 三片式閥體 |
| 驅動方式 | 氣源壓力0.4-0.7bar |
| 工作溫度 | 常溫 |
| 適用介質 | 高純度氣體及非腐蝕性氣體 |
| 作用形式 | 單作用彈簧復位(常開、常閉),雙作用(氣開氣關) |
| 控制方式 | 切斷型（開關兩位控制）、調節型（4-20mA信號） |
如何降低氣動真空球閥漏氣率：
1、抽空與氣動高真空球閥相連接的管道，采用圓弧過渡，使氣路不被堵塞，能夠暢通無阻。
2、盡可能避免出現死角，應采用高精度拋光，完全符合真空的適用標準。
3、加強對氣動高真空球閥內外表面的拋光處理，使之不易吸附氣體，達到真空效果。
4、盡可能減小真空系統的體積，以及縮短管路系統的長度。
5、所用材料除要求具有光潔表面、無劃傷、無裂紋外，還要求有低的滲透率和出氣率以及良好的耐熱性耐油性，同時要有一定的強度、硬度和彈性等。
