蝶閥圖片

不銹鋼氣動對夾式硬密封蝶閥D673H-16P圖片

時間:2017-06-12 16:59:01   來源:多儀閥門   點擊:0

不銹鋼氣動對夾式硬密封蝶閥(D673H-16P)采用三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

氣動對夾式硬密封蝶閥產品特點:

1、蝶板密封面在關閉狀態下,受力均勻,承壓能力高。
2、能實現雙向密封功能,既可以調節,又具有切斷功能。
3、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
4、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
5、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
6、耐高溫、耐低溫、耐腐蝕性,操作靈活、方便、省力、不受介質壓力的高低影響,密封性能可靠。

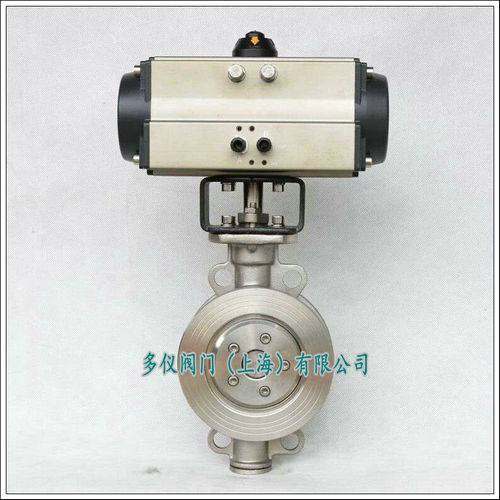

不銹鋼氣動對夾式硬密封蝶閥

氣動對夾式硬密封蝶閥原理:

氣動硬密封蝶閥閥桿軸線與蝶板密封面間偏置,并與閥體通道軸線偏置,閥座回轉軸線與閥體通道軸線形成一個偏心角,故形成三偏心。蝶閥從0°~90°開啟時,蝶板密封面會在開啟的瞬間立即脫離閥座密封面,在其90°~0°關閉時,蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦,去除了磨損和泄漏的可能性。

相關產品: 氣動硬密封蝶閥     電動硬密封蝶閥
