不銹鋼手動法蘭閘閥Z41W-40P圖片

時間:2017-06-12 17:42:03   來源:多儀閥門   點擊:0

不銹鋼法蘭閘閥就是連接方式為法蘭的不銹鋼閘閥,這種連接方式在工業管路最為常見,閥體、閥蓋、閘板、閘桿均使用不銹鋼材料制成,在管路中使用時穩定可靠,所以在高壓管路上常被采用。不銹鋼法蘭閘閥適用于全開全閉的各類管道及設備上,由閥桿帶動,沿閥座軸線作升降運動的閥門,用來截?cái)嗪徒油ü苈分薪橘|(zhì)之用,適用于液、氣介質管路和設備等。

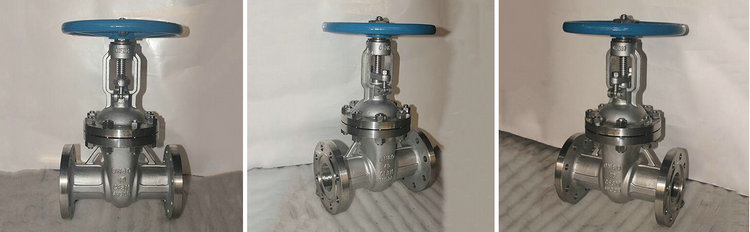

不銹鋼法蘭閘閥圖片

不銹鋼法蘭閘閥的特點:

1、法蘭式不銹鋼閘閥采用奧氏體不銹鋼,對氧化性酸介質擁有良好的耐蝕性。
2、閘板運動方向與介質流動方向相垂直,啟閉力矩小,開閉較省力。
3、介質流動方向不受限制,不擾流、不降低壓力,介質可從閘閥兩側任意方向流過、均能達到使用的目的,最適用于介質流動方向可能改變的管路中。
4、閘板垂直置于閥體內,結構長度較短。
5、密封性能好,全開時密封面受沖蝕較小。

Z41W-40P不銹鋼法蘭閘閥說明:

Z閥門代號:表示閘閥;驅動形式:手動(無代號,省略);4連接方式:法蘭;1結構形式:明桿楔式單閘板;W密封材質:閥體直接加工;40閥門壓力:4.0mpa 40公斤;P閥體材質:不銹鋼。【閘閥型號編制方法
