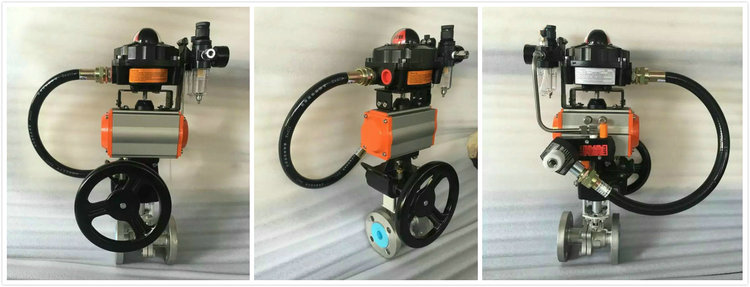

不銹鋼氣動帶手動(手輪)球閥圖片
時間:2017-11-22 10:32:09 來源:多儀閥門 點擊:0次
不銹鋼氣動帶手動球閥主要由氣動執行器+二級傳動頭(蝸輪頭)及相關氣動附件組成,是在氣動球閥的原有基礎上,裝配上一個手動操作裝置,俗稱手輪,屬于應急裝置,以防在沒有氣源或突發故障時,采用手輪來操作閥門啟閉!通常情況下,氣動執行機構與閥門的手動裝置是無法同時使用的,有氣時就用氣動開關,沒氣時,再用手動開!
氣動帶手動球閥原理:
氣動球閥在沒有氣源或電源信號的情況下,閥位會復位,停留在初始的位置。此時,如果需要讓閥門關閉或打開,就要用到手動裝置,而當閥門在正常運行的時候,是不可以使用手動裝置的,它只能應急使用。也就是兩種狀態是不可以同時存在的,如果是在手動控制的狀態下,全程就只能用手動一種方式,如果要切換到自動控制,則必須把手動裝置復位。
不銹鋼氣動手動球閥參數:
驅動氣源:5-7bar壓縮空氣
公稱通徑:DN15-250mm
公稱壓力:1.6-4.0MPa
閥體材質:鑄鋼WCB、不銹鋼304、不銹鋼316
適用介質:水、氣體、蒸汽、油品、燃氣等
不銹鋼氣動手動球閥附件選項:
1,雙作用執行器:通過氣源控制閥門啟閉,通氣開,通氣關,失氣源,無動作。
2,單作用執行器(彈簧復位):分為常開型,常閉型。常開式為,通氣關,失去氣源貨故障時,自動打開;常閉式,通氣開,失去氣源貨故障時,自動關閉。
3,限位開關(回信器):可遠距離傳送閥門開和關位置信號,即顯示開關信號;
4,閥門定位器:根據電流信號(輸入輸出4-20mA)的大小對閥門的介質流量進行調節控制。
5,氣源處理三聯件:包括空氣減壓閥、過濾器、油霧器,達到對氣源穩定、清潔、運動部件起潤滑作用。
