氣動分段式蝶閥是一種可以控制蝶閥在0°到90°之間實現兩次的開啟和關閉的閥門,主要由三段式氣動執行器,二或三個電磁閥及相關附件組成,通過對電磁閥的不同供電方式,實現閥門的全開、半開、關閉等功能,達到對管道內流量的控制。

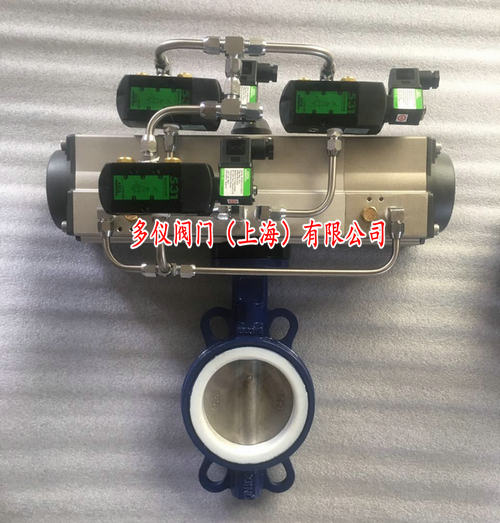

氣動三段式蝶閥


氣動分段式蝶閥通過一套電磁閥來控制回路,實現對蝶閥的位置可控性,一般有0° -45°-90°或者0° -90°-180°的操作方式,也可根據用戶需要定制中間值,如30°、50°、60°等中間位置,也可在現場設定0-60°之間進行設定以滿足現場對不同流量的控制。

氣動三段式蝶閥原理

位置1(中間位置)

氣源壓力同時進入2口和D口,空氣從4口和C口排出,2口作為內部活塞移動,D口是通過輔助活塞推桿限制內部活塞定位在預定的中間位置。

氣動三段式蝶閥原理

位置2(全開位置)

氣源壓力同時進入2口和C口,空氣從4口和D口排出,2口的內部活塞繼續移動,C口味解除輔助活塞推桿限制定位,使內部活塞順利達到全開位置。
氣動三段式蝶閥原理

位置3(全關位置)

氣源壓力進入4口,空氣從2口排出,內部活塞向中間方向移動到達全關位置??商峁?-45-90彈簧回位型號規格,在斷氣斷電時或氣源故障,通過彈簧迫使內部活塞回位到全關位置。
