球閥圖片

不銹鋼電動Y型三通球閥圖片

時間:2019-05-03 19:49:11   來源:多儀閥門   點擊:0

不銹鋼電動Y型三通球閥流道有相互成120°、135°的兩種閥體結構形式,根據需要可實現對介質流向切換兩種工況,且切換時介質無滯留,不會造成二次污染。

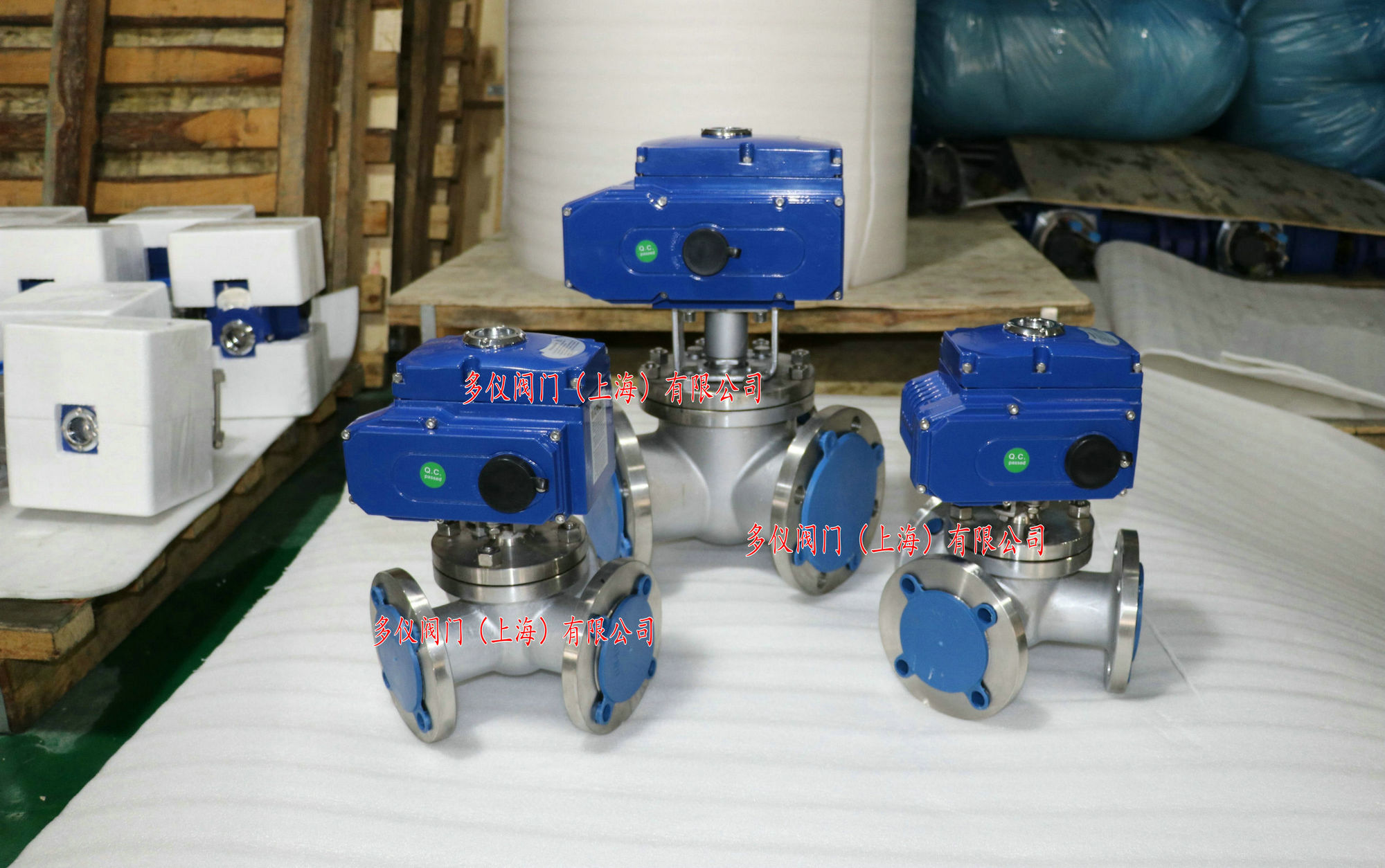

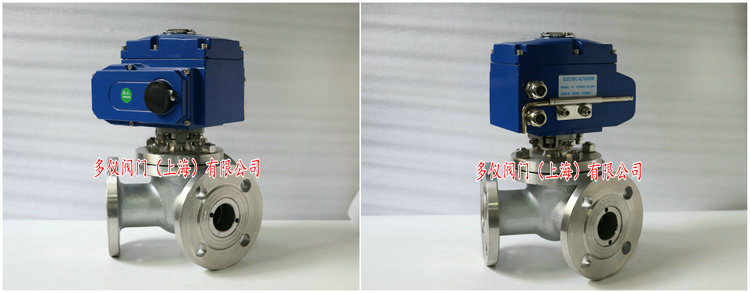

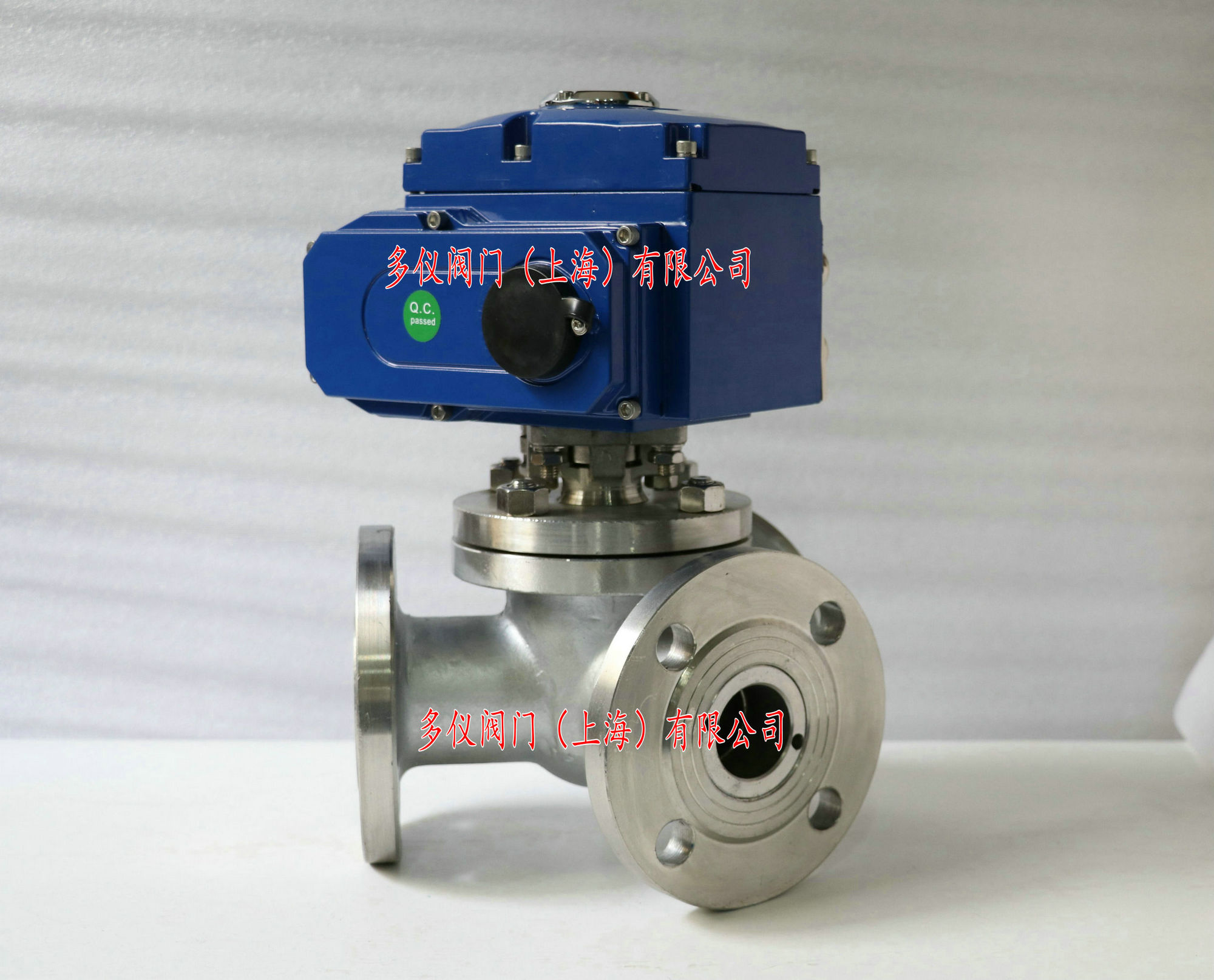

不銹鋼電動Y型三通球閥圖片

不銹鋼電動Y型三通球閥主要適用于供水、石化、冶金、礦山、食品等管路系統,介質有水液、氣體、蒸汽、油脂等,作為管路系統介質的切斷與調節,實現自動化控制。


不銹鋼電動Y型三通球閥采用Y型結構形式_(120度角、135度角),密封形式有軟密封和硬密封,軟密封適用200℃以下工況,而對于高溫高壓或有顆粒,則需選用硬密封球閥。
Y型三通球閥流向圖

三通Y型球閥流向圖

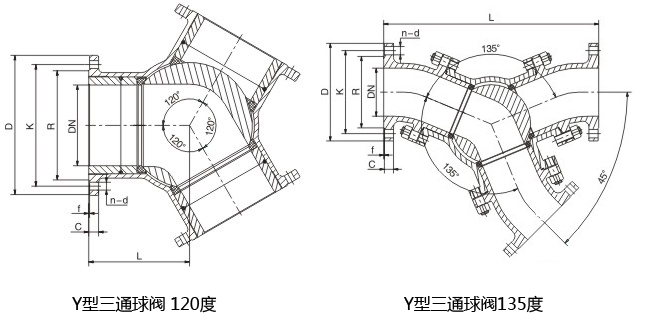

Y型三通球閥結構圖
三通Y型球閥結構圖


公稱通徑DN(mm) 50~300
壓力(MPa) PN1.6-4.0MPa
閥體材質 WCB、304、316
連接形式 法蘭式
適用溫度
PTFE:-30℃~180℃      PPL :-30℃~250℃    硬密封:-30℃~450℃
結構形式 Y型120度、Y型135度
閥芯材質 304、316、316
使用介質 油品、粉體、水液、氣體等
電壓電壓 標準:220V AC單相 可選:110V AC 單相、380/AC 三相、24V/110V/220V AC
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)、防爆型
