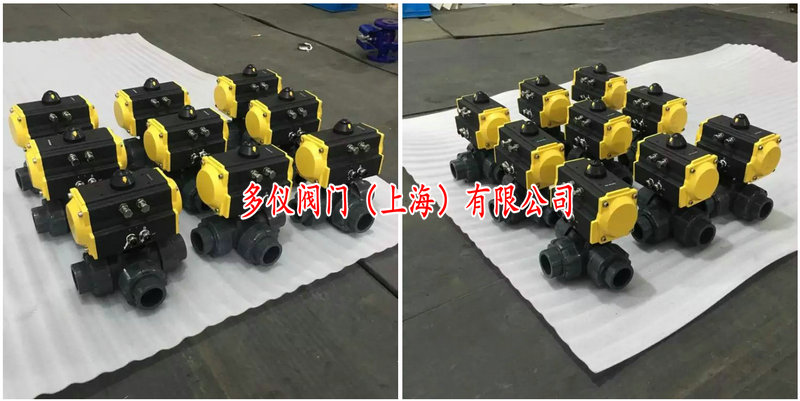

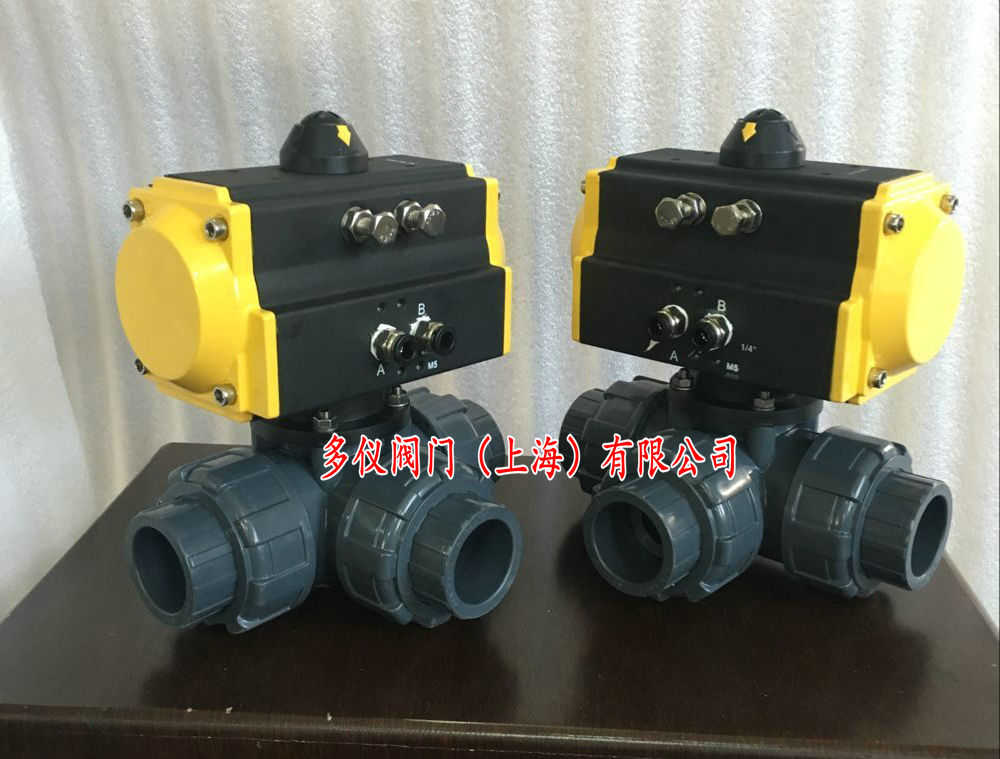

氣動UPVC塑料三通球閥圖片

時間：2018-09-03 11:25:08 來源：多儀閥門點擊：0次

氣動UPVC三通球閥是一種可在含有各種腐蝕性介質中，用于截?cái)?、換向以及分流、合流的塑料三通球閥。不僅本體重量輕容易安裝，且材質衛生無毒、耐磨損，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

氣動UPVC三通球閥特別適用于介質較潔凈的液體和氣體，且介質中不能含有顆粒狀雜質，否則會引起物體刮壞密封圈，從而導致泄露的問題發生！一般工作溫度在-10℃-85℃，壓力在1.0mpa以內。

氣動UPVC三通球閥分為三通T型及三通L型，可實現介質換向、分流、合流功能。L型三通球閥用于管路介質流向的切換，能使相互垂直的兩個流道連通。T型三通球閥可用于介質的分流、合流及流向切換，T型球體通道可以使用三個通道互相連通，或是其中的兩個通道連通，可以實現其中的兩種、三種或四種功能。（如下圖所示）

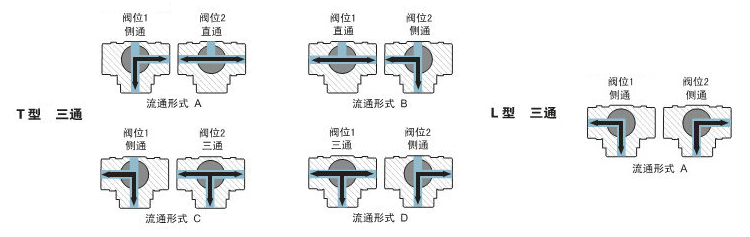

氣動UPVC三通球閥流向圖

作用形式	雙作用、單作用常閉，常開
驅動氣源	5-7bar壓縮空氣
氣動附件	限位開關、定位器、電磁閥、過濾減壓閥、手輪機構
公稱通徑	DN15-100mm
公稱壓力	1.0MPa
適用溫度	PTFE:-30~+80℃
連接方式	雙由令、法蘭
閥體結構	三通T型、三通L型
閥體材質	UPVC
閥板材質	UPVC
閥座襯里	PTFE
適用介質	PVC兼容的食品工業化學溶劑
