自力式調節閥

自力式壓力調節閥

自力式壓力調節閥

  • 閥門型號:ZZYP-16B、ZZYP-16K
  • 通徑規格:DN20~300mm
  • 結構形式:直通鑄造球型閥
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN1.6、2.5、4.0、6.4MPa
  • 適用溫度:標準型-17~+450℃
  • 應用范圍:氣體、液體及蒸汽介質,減壓穩壓或泄壓穩壓
  • 產品特點:無需外部能源,利用管道自身壓力調節
自力式壓力調節閥概述:

ZZYP自力式壓力調節閥主要由控制閥門、執行器和一個設定壓力的彈簧組成,適用于非腐蝕性的液體、氣體、和蒸汽,在系統管道中的閥前(當閥前壓力升高時,控制閥開啟)或閥后(當閥壓力升高時,控制閥開啟)壓力控制。廣泛應用于石油、化工、電力、冶金、醫藥、食品、紡織、機械、暖通。作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。

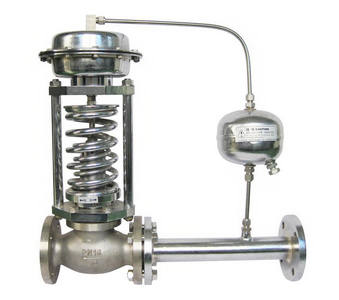

自力式壓力調節閥(帶泠凝器)
自力式壓力調節閥(帶泠凝器)

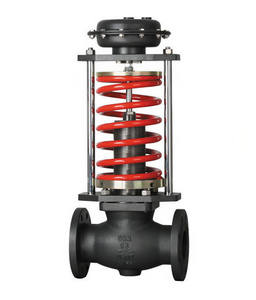

自力式壓力調節閥(標準型)
自力式壓力調節閥(標準型)

自力式壓力調節閥特點:

自力式壓力調節閥相對于手動調節閥,它的優點是能夠自動調節;相對于電動調節閥,它的優點是不需要外部動力。自力式調節閥依靠流經閥內介質自身的壓力、溫度作為能源驅動閥門自動工作,不需要外接電源和二次儀表。

自力式壓力調節閥作用:

自力式調節閥都利用閥輸出端的反饋信號(壓力、壓差、溫度)通過信號管傳遞到執行機構驅動閥瓣改變閥門的開度,達到調節壓力、流量、溫度的目的。,在閉式水循環系統(如熱水供暖系統、空調冷凍水系統)中,正確使用這種閥門,可以很方便地實現系統的流量分配;可以實現系統的動態平衡;可以大大簡化系統的調試工作;可以穩定泵的工作狀態等。

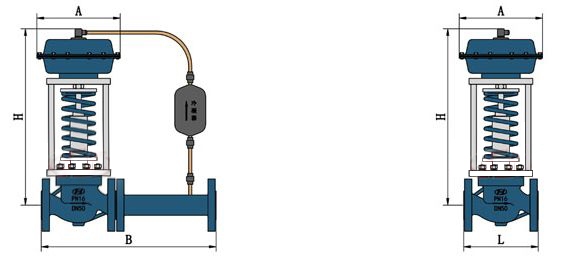

自力式壓力調節閥結構圖

自力式壓力調節閥參數:

閥體
形      式 直通鑄造球型閥
公稱通徑 20、25、32、40、50、65、80、100、125、150、200、250、300mm
公稱壓力 PN16、40、64bar
法蘭標準 ANSI、JIS、DIN、GB、JB
材      料 鑄鋼、不銹鋼等
上  閥  蓋 標準型:-17-450℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料、含浸聚四氰乙烯石棉填料、石棉紡織填料、石墨填料
連接形式 法蘭

閥內組件
閥芯型式 單座、套筒型閥芯
流量特性 快開

自力式壓力調節閥流量系數:

額定流量系數、額定行程、臧壓比
公稱通徑DN(mm)   20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數KvS   7 11 20 30 48 75 120 190 300 480 750 1100 1750
額定型程   8 11 14 20 25 40 50 60 70
減壓比 最大 10:1
最小 10:8

相關產品 : 自力式流量調節閥      自力式溫度調節閥
