電動調節閥

電動襯氟調節閥

電動襯氟調節閥

  • 閥門型號:ZDLPF46
  • 通徑規格:DN20~DN150mm
  • 結構形式:?jiǎn)巫r氟閥芯
  • 閥體材質:鑄鋼(WCB)、不銹鋼(304、316、316L)
  • 公稱壓力:PN16
  • 適用溫度:-40-180℃
  • 應用范圍:酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體
  • 產品特點:耐腐蝕、密封性能好、泄露量小
電動襯氟調節閥概述:

ZDLPF46電子式電動襯氟調節閥具有良好的耐腐蝕性能,該閥接觸介質的部位(閥體內腔、閥芯、閥座)全襯有氟塑料,能耐酸、堿,強腐蝕介質,且密封性能好,采用聚四氟乙烯材質的密封,確保無滲漏,泄漏量小,由于閥芯、閥座是軟密封,故泄漏量低于國家Ⅳ級標準。電動襯氟調節閥可廣泛適用于對酸、堿等強腐蝕機制和有毒、易揮發等氣體、液體介質的過程控制、調節。

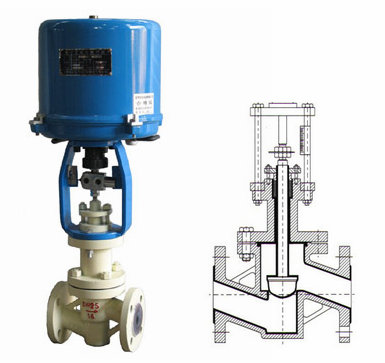

電動襯氟調節閥結構圖
電動襯氟調節閥特點:

電動襯氟調節閥內有伺服放大器,無需另配伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及單相電源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節,具有體積小、重量輕、連線簡單、流量大、調節精度高等特點,廣泛應用于電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控制系統中。

電動襯氟調節閥參數:


閥體
形      式 直通單座球型閥
公稱通徑 G3/4". 20. 25. 32. 40. 50. 65. 80. 100. 150mm
公稱壓力 PN16bar
法蘭標準 RF
材      料 鑄鋼( ZG230450)、襯聚四氟乙烯(F46)等
工作溫度 -40-180℃
閥蓋形式 螺栓壓緊式
填      料 V型聚四氟乙烯填料

閥內組件
閥芯型式 單座柱塞型閥芯
流量特性 等百分比特性和線性特性
閥芯材料 2Cr13、襯聚四氟乙烯(F46)
閥座材料 2Cr13、襯聚四氟乙烯(F46)
波紋管材料 聚四氟乙烯{ F46)

電動襯氟調節閥執行器:

執行機構
型      式 381 LSA-08 381 LSA-20 381 LSB-30 381 LSB-50 381 LSC-65 381 LSC-99 381 LSC-160
活塞直徑 381 LXA-08 381 LXA-20 381 LXB-30 381 LXB-50 381 LXC-65 381 LXC-99 381 LXC一160
輸出力推(N) 800 2000 3000 5000 6500 10000 16000
最大行程L(mm) 30 60 100
工作速度( mm/s) 4.2 2.1 3.5 1.7 2.8 2.0 1.0
主要技術參數 電源電壓:220W50Hz輸入信號:4-20mA或1-5V.DC輸出信號:4-20mA.DC
防護等級:相當IP55 隔爆標志:Exd|| BT4 手操功能:手柄
環境溫度:-25 +70℃ 環境濕度:≤95%

相關產品: 氣動薄膜襯氟調節閥

?
