氣動切斷蝶閥
- 閥門型號:D671X,D641X,D673H,D643H
- 通徑規格:DN50~DN1200
- 結構形式:中線式,雙偏心,三偏心
- 閥體材質:鑄鐵,碳鋼,不銹鋼等?
- 公稱壓力:PN6、PN10、PN16、PN25、PN40
- 適用溫度:-40℃~450℃
- 應用范圍:氣體、水、油品、蒸汽、腐蝕性流體
- 產品特點:啟閉速度非???,適用于快速開關或緊急切斷的場合
氣動開關蝶閥簡介:
氣動開關蝶閥(又稱氣動切斷蝶閥)一般用于工業管道中對介質進行開關兩位的快速切斷控制,利用氣源壓力帶動碟板做全開或者全開的動作。氣動開關蝶閥根據作用形式一般可以分為常開型或者常閉型,即閥門在不工作的狀態下為打開或者關閉,它可在沒有氣源、斷電或者氣路有故障的情況下自動復位到開啟或關閉的狀態。氣動切斷蝶閥的啟閉速度非??欤貏e適用于快速開關或緊急切斷的場合。

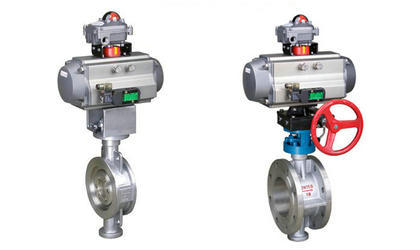

氣動開關蝶閥(對夾式) 氣動開關蝶閥(法蘭式)
氣動開關蝶閥應用:
氣動開關蝶閥按連接方式分為法蘭式和對夾式,按密封材質不同分為金屬密封與軟密封,可適用各種不同介質、不同溫度及不同工況的場合當中,具有適應性極強,密封性能好,安裝方便等優點。氣動切斷蝶閥可廣泛應用于蒸汽、燃氣、環保、石油、化工、污水等工業管道中作遠距離集中控制或就地控制。
氣動開關蝶閥優點:
1,氣動切斷蝶閥結構簡單,且易于安裝和拆卸、維修方便,適用范圍廣泛。
2,雙向密封功能,可安裝于任意方向,安裝時不受介質流向和空間位置的影響。
3,氣動切斷蝶閥僅需旋轉碟板90度即可完成開關動作,操作扭矩小、省力、且開關速度快。
4,單作用形式的執行機構,可有效防止工作中氣源斷掉或管路故障時,自動彈簧復位關閉或開啟閥門。
5,氣動切斷蝶閥接收控制系統的開關量信號來精確控制閥門開關,從而達到對管路中的介質進行嚴密切斷。
氣動開關蝶閥標準規范:設計標準:GB/T2238-1989 法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000 結構長度:GB/T12221-1989 壓力試驗:GB/T13927-2000;JB/T9092-1999 適用介質:空氣、水、污水、蒸氣、煤氣、油品等
強度試驗:0.9 1.5 2.4 3.75
密封試驗:0.66 1.1 1.76 2.75
低壓氣密試驗:0.5~0.7 適用溫度:軟密封:-29℃~180℃ 硬密封:-40℃~450℃ | 氣動開關蝶閥(法蘭式) 氣動開關型蝶閥(對夾式) |
氣動開關蝶閥技術參數:公稱通徑 | DN50~DN1200(mm) |
壓力等級 | PN0.6、1.0、1.6、2.5、4.0MPa |
連接方式 | 法蘭、對夾式 |
動作范圍 | 0-90度 |
驅動方式 | 氣源驅動0.4~0.7MPa(可帶手輪) |
閥門材質 | 鑄鐵,碳鋼,不銹鋼等
|
密封材質 | 金屬密封、四氟密封、橡膠密封 |
工作場合 | 液體、蒸氣、油品、腐蝕性介質等 |
控制方式 | 開關切斷、可選氣開式或氣關式 |
附件選項 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
